【5分でわかる】集塵機とは？ 仕組み・構造・選び方の基本

こんにちは、DustLaboです！

今回は集塵機メーカーである弊社DustLaboが、5分でわかるように「集塵機（しゅうじんき）」について解説していきます。

工場やプラント、廃棄物処理の現場では、加工や搬送のたびに目に見えない粉じんが発生します。これを放置すると、製品への異物混入、作業者の健康被害、粉じん爆発といったリスクにつながります。そこで欠かせないのが「集塵機」です。

このコラムでは、集塵機とは何か、どんな仕組みで動いているのか、そして選定時に押さえておきたいポイントを、専門用語をできるだけかみくだいて解説します。

集塵機とは

集塵機とは、空気中に発生する粉じんを吸い込んで分離し、工場の生産環境と人の安全を守る装置です。

言い換えれば、「汚れた空気を吸って、きれいな空気にして戻す」ための装置ということになります。掃除機に近いイメージを持たれることも多いですが、集塵機は24時間の連続運転や、粉じんの種類ごとの最適化を前提に設計されている点が大きく異なります。

集塵機が果たす役割は、大きく2つに整理できます。

• 品質を守る：製品への異物混入を防ぎ、加工精度や歩留まりを維持する
• 人と設備を守る：作業者の粉じん吸引による健康被害、火災・粉じん爆発のリスクを抑える

集塵の基本的な仕組み：4つのステップ

集塵機の中で起きていることは、実はとてもシンプルです。次の4つの動作が途切れなく成立して、はじめて「集塵できている」状態になります。

1. 吸う：ブロア（送風機）で、空気と一緒に粉じんを吸い込む
2. 分ける：フィルタや機内の構造で、粉じんと空気を分離する
3. 落とす：フィルタに付着した粉じんを払い落とす
4. 出す：たまった粉じんを機外へ排出する

どれか1つでも滞ると、風量が落ちて吸い込めなくなったり、粉じんがあふれたりします。集塵機の性能を考えるときは、「吸引力」だけでなく、この4つのサイクルが自社の粉じんに対して回り続けるかどうかで見ることが重要です。

集塵機の基本構造

前述の4ステップは、そのまま集塵機の主要な構成要素に対応しています。

1. ブロア（吸引の源）

集塵機の核となる部分で、ブロアの性能がそのまま集塵機の性能になります。羽根（インペラ）とモータで構成され、羽根の大きさ・厚み・枚数と、モータ出力の組み合わせによって、風量と圧力を作り分けます。

ここで押さえておきたいのが、風量と静圧（圧力）の関係です。

• 風量が上がると：軽い粉じんを広い範囲から集められる。一方でダクトは大口径になりがち
• 静圧が上がると：重い粉じんも運べる／長距離を搬送できる／小口径でも吸引力を保てる

「とにかく大きい機械を選べばいい」わけではなく、集めたい粉じんの重さ・量・搬送距離に合わせて、風量と静圧のバランスを決めていくことになります。

※ちなみに弊社DustLaboは高圧タイプのブロア（ターボブロア）の強みの集塵機メーカーです。

2. フィルタ（分離する部分）

吸い込んだ粉じんを捕集し、空気から分離する部分です。粉体や流体の性質に応じて、素材や形式を変えます。

• 標準タイプ（テフロン含浸など）：一般粉じん向け。払い落とし性と耐久性のバランスがよく、最も広く使われる
• テフロンラミネート：表面で捕集するタイプ。微粉のすり抜けを防ぎたい場合に有効
• 導電処理（ステンレススパッタリングなど）：搬送時に発生する静電気の蓄積を抑える。可燃性粉じんでは静電気が着火源になるため、そのリスク低減に用いる
• 湿式（スクラバータイプ）：ミストで粉じんを捕集する。火花や油煙、爆発性粉じんを扱う工程に向く

形式としては、カートリッジフィルタ、バグフィルタ、湿式などがあります。フィルタ選定は集塵機の寿命とランニングコストを左右するため、粉じんの粒径・付着性・可燃性を事前に把握しておくことが欠かせません。

3. 払い落とし（フィルタの目詰まりを防ぐ）

フィルタに粉じんが付着したままだと目詰まりを起こし、風量が下がって吸えなくなります。これを剥離するのが払い落とし機構です。

• 手動払い落とし：かぎ爪などを回し、振動で落とす。機構がシンプルで安価だが、運転を止めての実施が推奨される
• パルスジェット式：圧縮エアをフィルタ内側から吹き出して落とす。運転中でも払い落とせるが、エア源が必要でコストは上がる

稼働時間が長い設備ほど、払い落とし方式の選定が実運用の手間に直結します。

4. 排出（集めた粉じんを機外へ）

最後に、たまった粉じんを機外に出す部分です。集塵量・容量・運転状況を考慮して選定します。

方式	メリット	デメリット
ダストボックス式	安価でシンプル、容量を確保しやすい	運転停止時のみ廃棄可能。集塵量が多いとすぐ満杯になる
二段ダンパー式	運転中でも排出可能。電気駆動のみで運用できる	中程度のコスト、排出容量は限定的
ロータリーバルブ式	容量を確保しつつ運転中に排出できる	コストが高く、設置高さ・制御回路・エアが必要

見落とされがちな「ダクト＝抵抗」の話

集塵機を導入したのに思ったより吸わない、というケースはございませんか？
その場合、多くは本体ではなく配管（ダクト）側に原因があります。

空気は、ダクトの中を通るときに抵抗を受けます。この抵抗が大きいほど、同じ風量を得るために高い圧力が必要になります。

ここで重要なのが、風量を上げるのは「力技」、抵抗を下げるのが「設計」という考え方です。同じ配管のまま風量を2倍にしようとすると、必要な静圧は約4倍、必要な軸動力は約8倍になります。つまり電気代が跳ね上がります。

そのため、次のような抵抗を減らす工夫が効いてきます。（同じ出力のブロアを使用していると仮定）

• ダクトの口径・断面積を大きくする
• ダクトの長さを短くする、無駄な曲がりを減らす
• 管内風速をおおむね15〜20m/secで考える（粉体の形状や比重に応じて調整）

集塵機は単体の機械ではなく、「空気の通り道」全体で性能が決まります。選定の相談時には、ダクトの長さ・口径・レイアウトもあわせて共有いただくと、精度の高い提案につながります。

集塵機が使われる主な現場

集塵機は、粉じんが発生するあらゆる産業で使われています。

• 金属加工：研削、切断、バフ研磨などで発生する金属粉やスラッジの回収
• 半導体・精密：ダイシング、バックグラインドなどの微細な切削粉の吸引
• 食品：粉体の計量・充填工程での飛散防止と衛生管理
• 医薬品：異物混入防止とクリーンな作業環境の維持
• 産業廃棄物・リサイクル：破砕・選別工程での大量の粉じん処理

同じ「集塵」でも、粒径・比重・付着性・可燃性は業種や工程ごとにまったく異なります。だからこそ、カタログの型式だけで決めるのではなく、現場条件に合わせた仕様の作り込みが重要になります。

まとめ

集塵機とは、粉じんを吸引・分離し、品質と安全を守る装置です。その性能は、

• 吸引源であるブロアの風量・静圧
• 粉じんに適したフィルタ
• 目詰まりを防ぐ払い落とし
• 無理なく続けられる排出方式
• そして、抵抗を抑えたダクト設計

という要素の組み合わせで決まります。

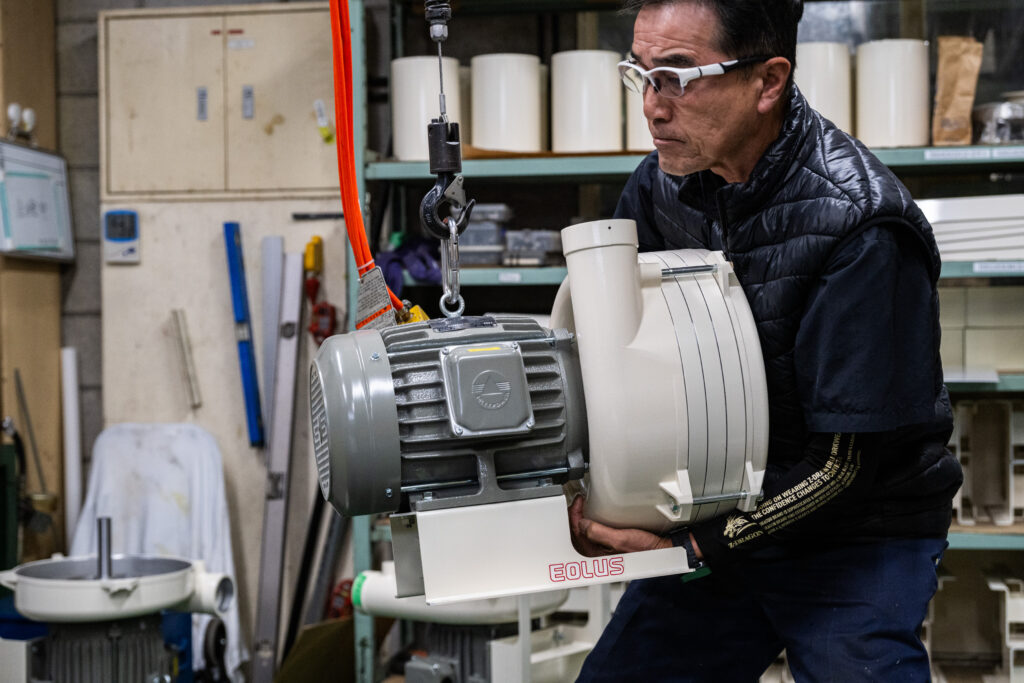

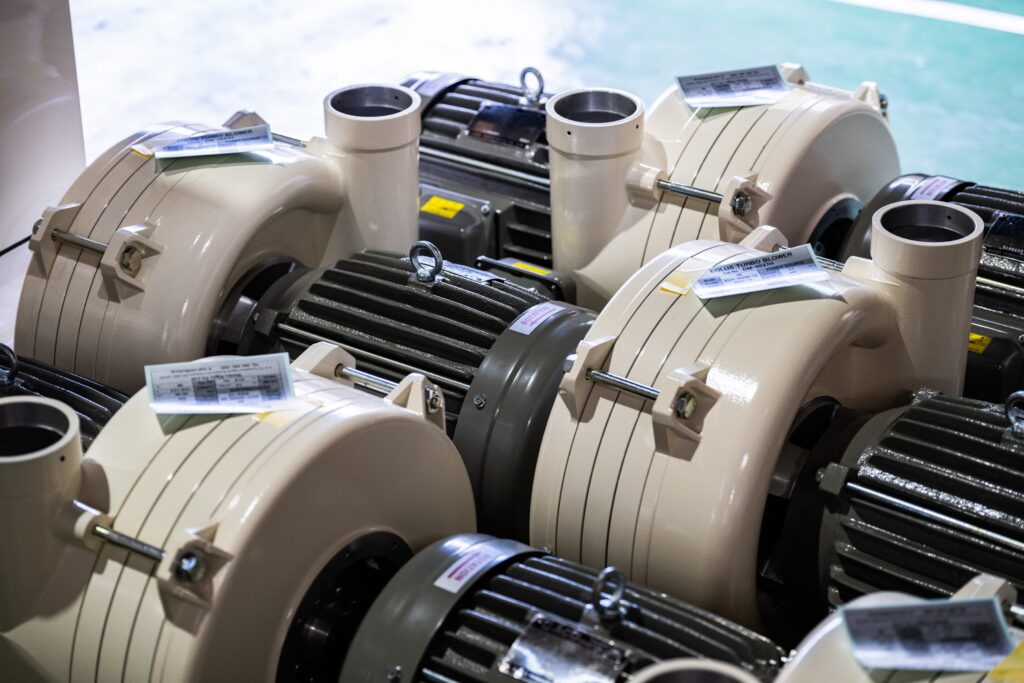

DustLaboは、集塵機の心臓部であるターボブロアを自社で設計・製造しています。羽根とモータの組み合わせによる細かなカスタマイズ、そして小型でありながら圧力を出せる高圧ブロアが強みです。装置の中に集塵ユニットを組み込む形をお考えの場合も、スペースや必要静圧の条件に合わせてご相談いただけます。

粉じんでお困りの工程がございましたら、現場の条件をお聞かせください。最適な仕様をご提案いたします！
